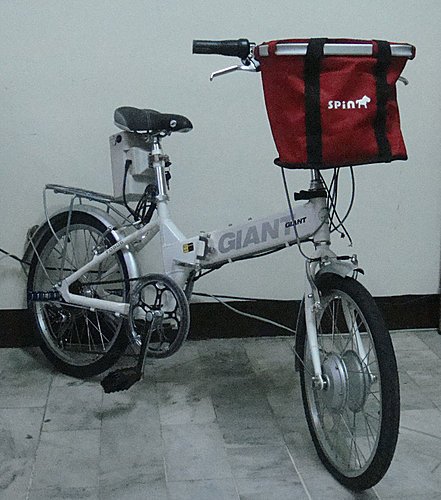

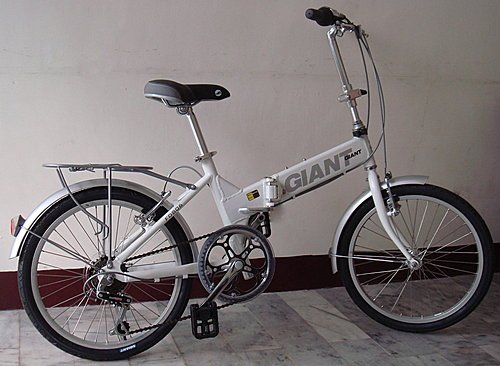

              正在幫客戶改裝的捷安特小折疊車，對方是想要放在車子行李箱內，

             每天上班時可以將四輪停在不收停車費的郊區，然後騎著電動小折疊上班去...帥吧~!

             假日的時候跟著小孩一同去郊遊...嘿嘿..希望看到的路人都說棒棒棒喔~

             所以呢? 這個任務!!  我就把它給記錄下來，跟大家分享，也讓大家更能了解

~電動腳踏車的好!~

                      在網路上有看到同業廠家，使用前輪高速電機來改裝，非常的美麗喔

                     哈哈..沒問題! 我正在流汗加工中呢..

                      首先: 我們選完車後，要先確定要使用24V呢?還是36V的電池..

                     兩者的差異是，當然36V跑起來更遠更快呀!不過呢? 電池的價格跟重量也要

                     考慮進去喔~

                     這位媽媽...聽了我的建議後，決定使用36V日本松下原裝的電池來供電..

                     嗯嗯真是花很大..

                     再來呢? 二話不說:

                     1.前輪給拆了下來:要留意螺帽跟襯套，可能還用的到喔!!

                     2.取下原來的幅條鋼絲，這些幅條鋼絲跟鎖頭可以轉賣喔! 不要丟掉了!

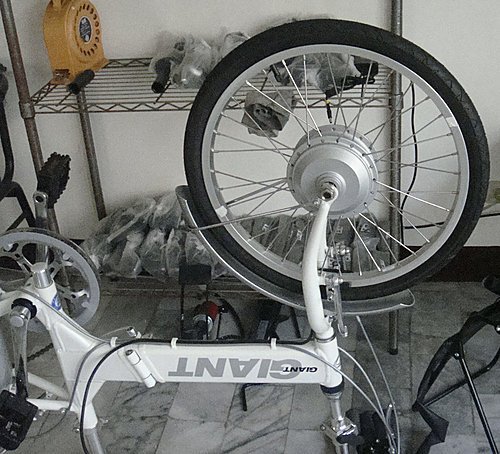

                      3.將高速電機跟原有的鋼圈從新編上幅條鋼絲，因為馬達跟原來的

                      花鼓有大小的差異，所以幅條鋼絲是專用的(訂製品)，如果有朋友需要..

                        可以跟我買啦.我網拍上有喔

                  接下來呢...

           4.就是考慮加速轉把跟助力傳感器是不是要選配??還是全都安裝上去??

          本來要裝在右邊大盤裡面的(比較不容意被看到..增加一點神秘感啦.)

          可是呢!這款車大盤齒輪這邊沒有固定的螺紋跟墊片，不過沒關係，

            還是可以安裝在左邊呀。

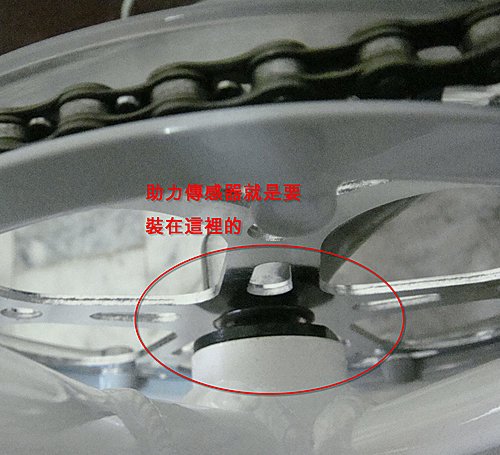

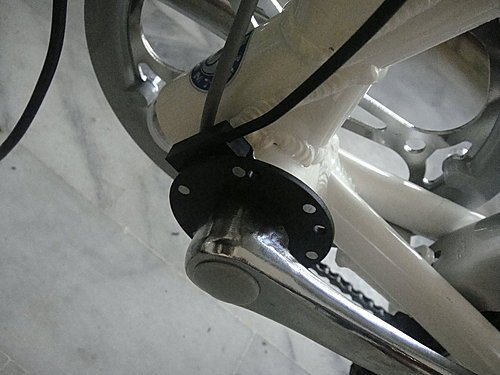

          所以我們要使用特殊工具了喔...卸下大盤(使用曲柄工具)，

          然後加裝助力傳感器的兩個部件喔

          要注意的是，磁盤有正反之分，安裝前先試試..正轉會驅動馬達，反轉不會有反應。

           上圖為安裝完成圖喔...(記得一定先試試，正反面喔..如果反了就變成了往後採才會有

             助力效果了)

             再來所謂加速轉把:簡單說就是類似機車的油門，將信號傳遞到控制器後由

             控制器驅動馬達的快慢。

              助力傳感器:就是安裝在曲柄中間的一個感應器，當腳踩時，磁盤會轉動，藉由

              這個原理給予控制器信號來驅動馬達。

        因為我們都騎慣了機車...所以油門安裝在右手邊，才不會怪怪的。

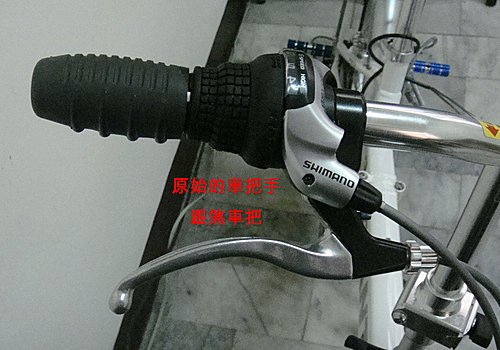

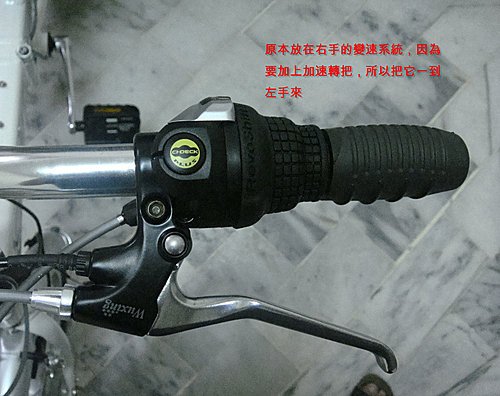

        所以必須先把原始的變速把手跟剎把取下，換邊時順便安裝斷電剎把喔

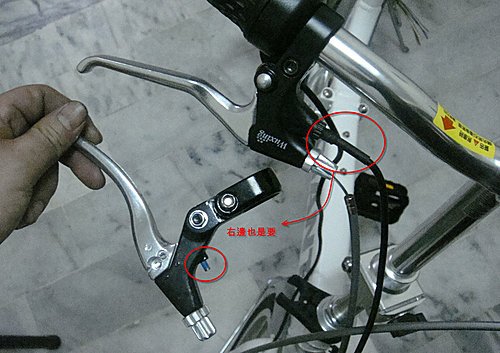

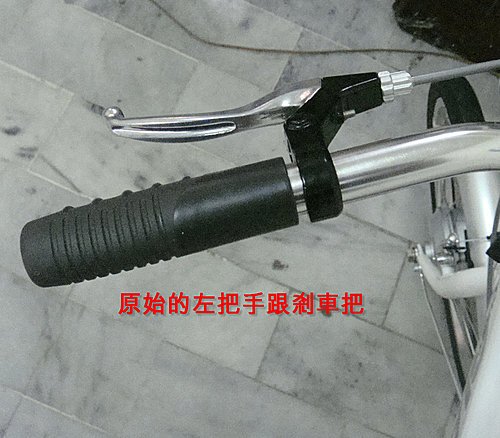

           拆下原始的把套跟剎把換上右邊的變速把還有斷電剎把

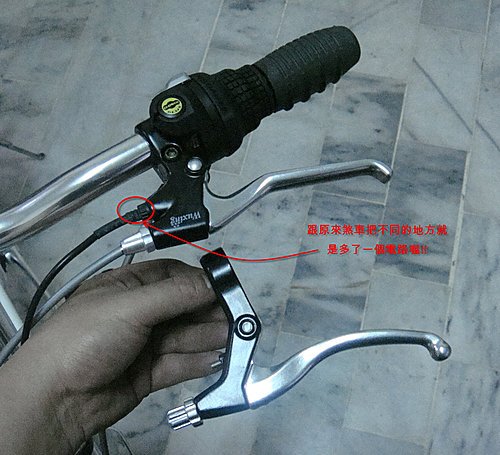

            如圖上剎把事不一樣的，多了一條電線，要接到控制器上，才能控制馬達

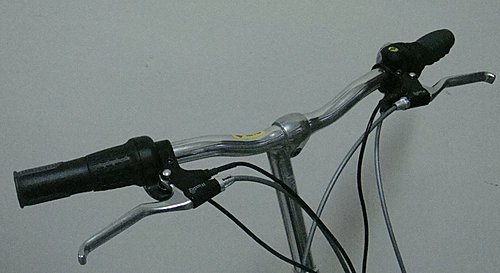

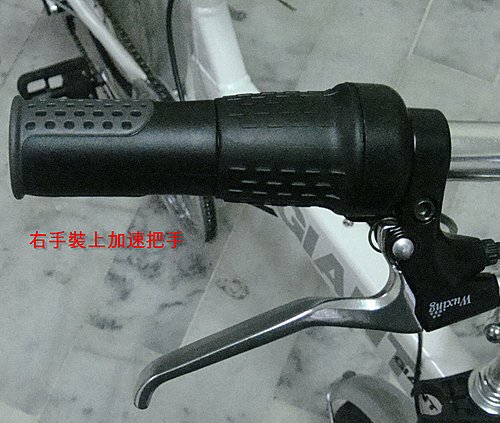

           右邊呢!就可以安裝加速轉把跟剎把(油門啦!!)

           這部採用的是半截式的加速轉把，看起來比較時尚喔....

               5.將原來的煞車把取下來...也是可以轉賣啦..所以不用丟掉喔。

                  換上電動車專用的斷電剎把兩者的差異在於斷電剎把，

                  多了幾條線連接到控制器，一樣給控制器信號來讓馬達停止運轉用的

             跟把手相關的作業就完成了...有水否???

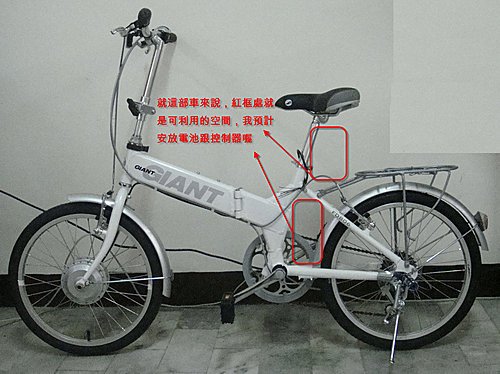

         6.先想清楚....控制器跟電池要安裝的位置，對整個車子的線路流向，

              才會順暢跟美觀...

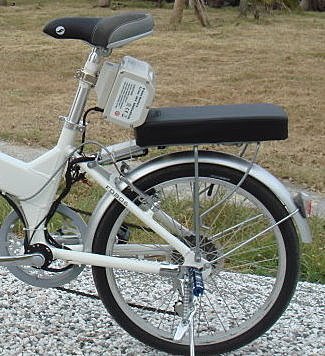

           7.固定蓄電池，由於這部車使用松下三元鋰電，所以這個電池友直接固定的基座，

              把它鎖在坐墊後方，不會影響其他部件或機構喔..

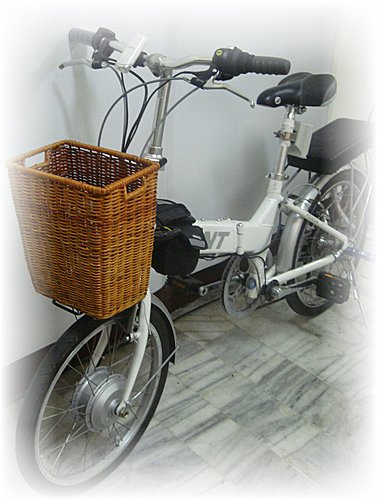

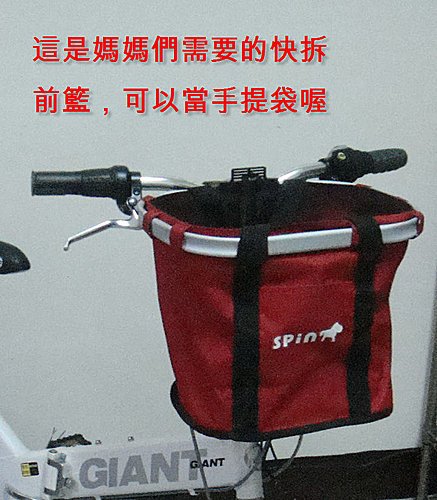

                    8.加裝實用性高的購物袋(快拆式)

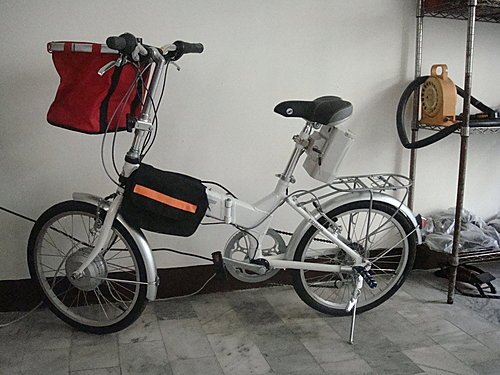

                          9.所有配件都到位後...開始接線了...

                   (這個部份由於太專心了^^所以忘記拍照，等我完成了接線....

                   已經拍不到了)不過沒關係! 因為我只是先裝入馬鞍包，因為要試車呀....

                        10.後座安裝(屁股不痛)的沙發墊，寶貝她的兒女喔.

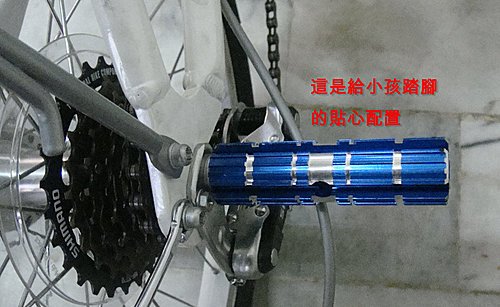

                          11.不要忘記火箭炮喔..這樣腳才有位置可以放。

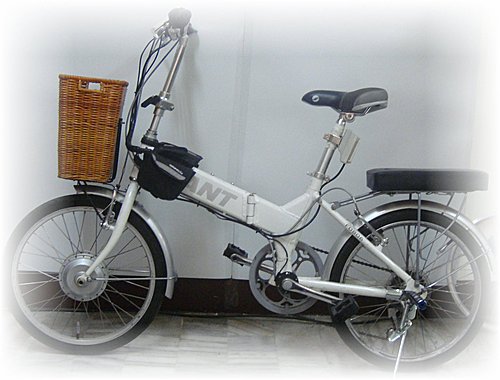

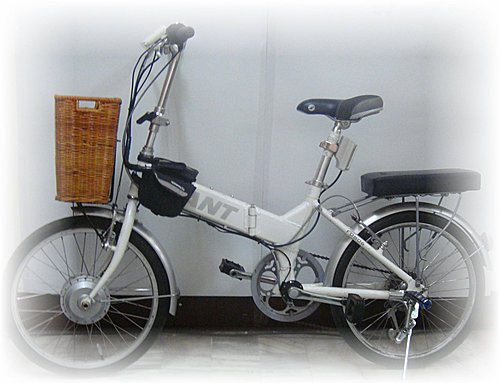

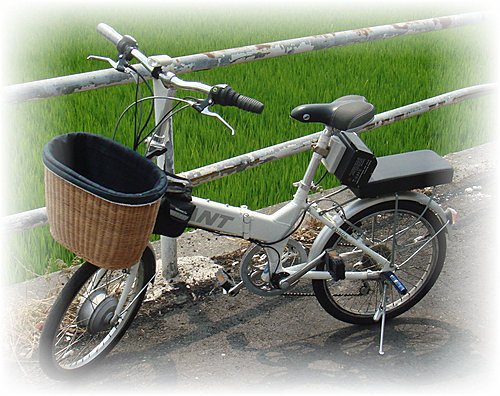

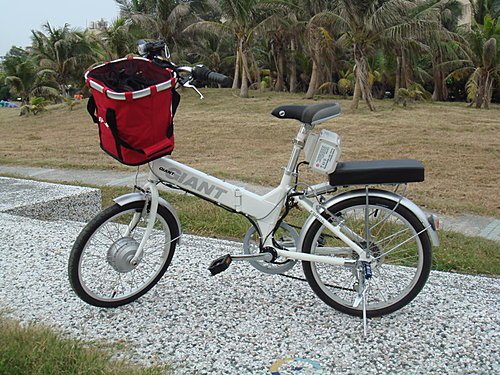

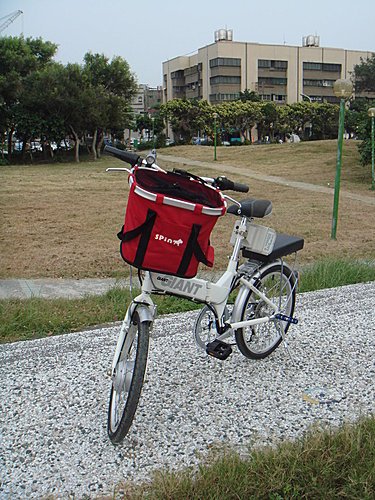

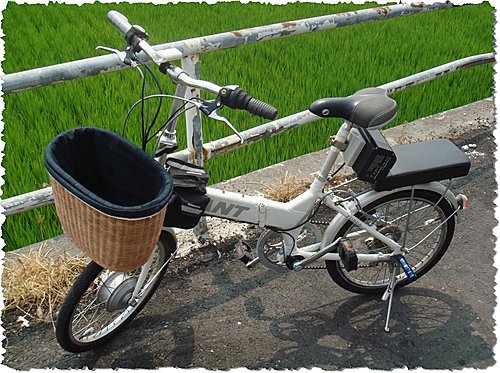

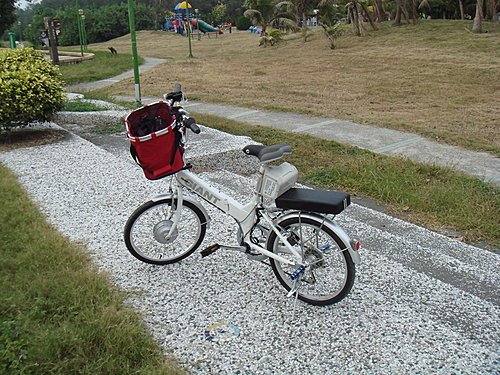

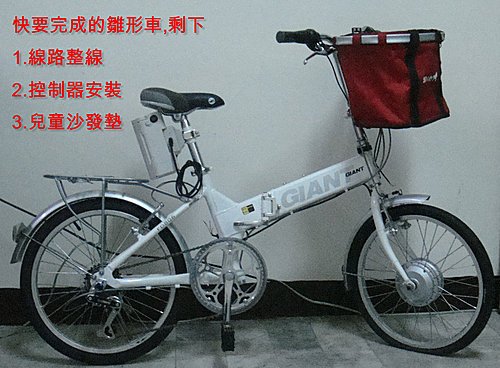

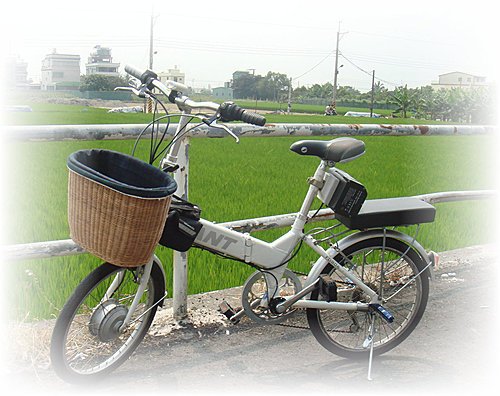

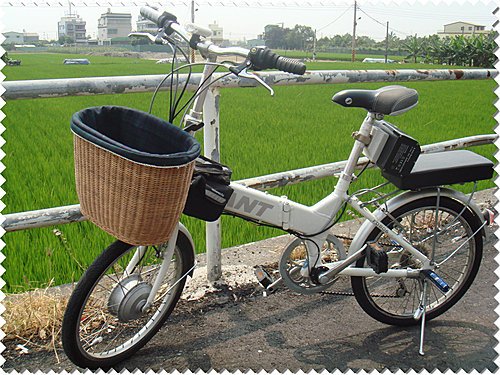

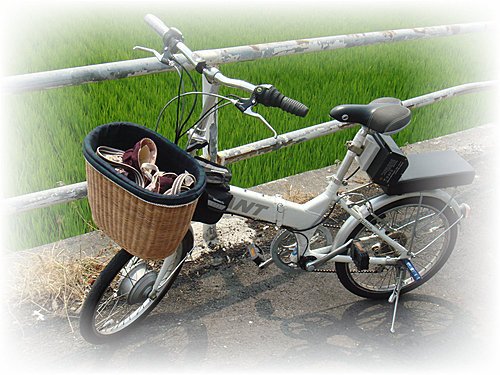

雛型已經好了，整個感覺是不是很可愛呢?  感謝掌聲.....謝謝.....

看起來真像一回事呢~

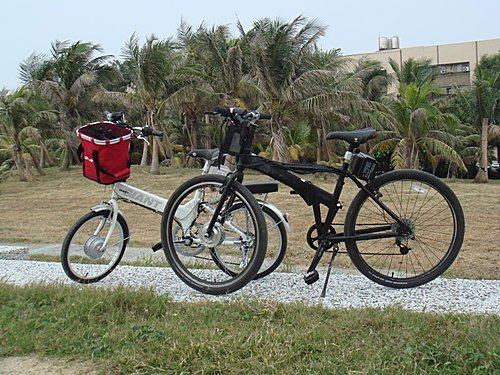

               試完車子了! 除了爽之外，還是爽!~

                 無比成就感! 雖然還沒有100%完成~ 缺了兒童沙發坐墊，還沒到貨~等待中....

其他的目前為止完美無暇呢~!
